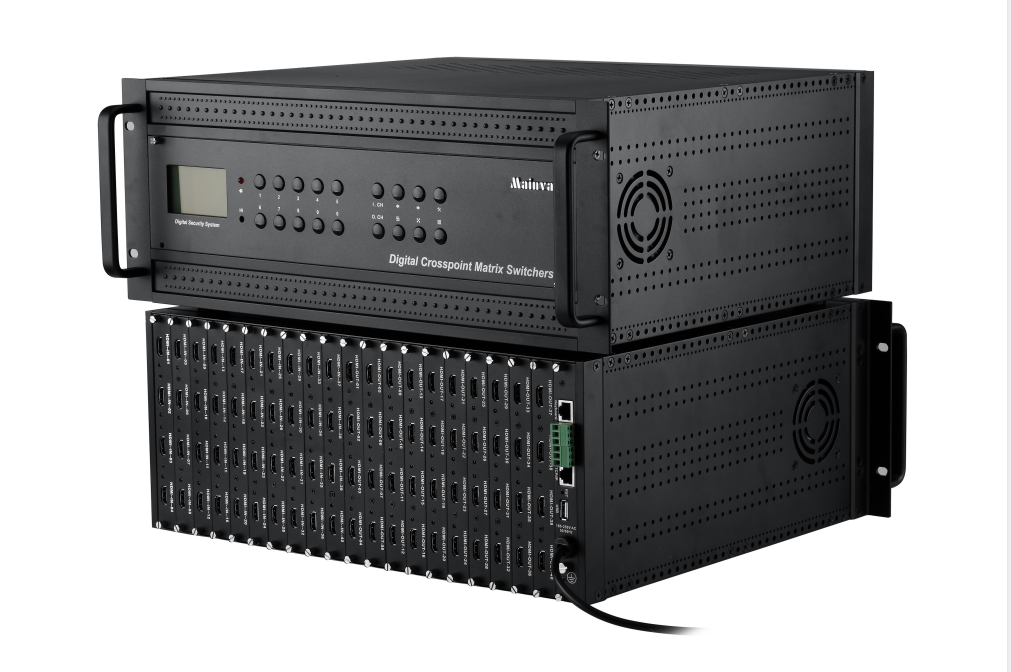

HDMI矩阵切换主机
HDMI高清切换主机可以将多路HDMI视音频信号快速切换到一路或多路输出通道；带有断电现场保护，具有红外线接收功能；可以采用遥控器、PC机、键盘控制器配合使用；输入/输出接口均采用HDMI接口（A型19针，母头）。
切换规模：4×1；4×4；8×8；16×16~64×64，最大可至128×128。
应用范围：高清视频多屏显示系统，可视指挥调度，平安城市，广播电视系统，医学示教系统，卫星测绘,视频会议及视频监控等需求高品质数字视频显示领域
设备特性：
◆·支持多路HDMI视频输入，多路HDMI输出与及嵌入式多通道数字音频信号的交叉切换；
◆与包括1080p/60的所有HDTV分辨率和高达1920*1200的PC的分辨率兼容；
◆·长线输入自动均衡——确保能对每个输入进行独立的自动的补偿由于长距离传输或者使用低质量线村 造成的信号损耗；
◆·支持HDMI 1.3a、HDCP 1.3、与及DVI 1.0协议。支持高色深，以及高达2.25Gbps速率；
◆·HDCP兼容——确保有内容保护的媒体能正常显示与其它HDCP兼容设备的协同使用；
◆·支持按键、红外控制、RS485及以太网等多控制方式，LCD显示屏显示操作信息；
◆·强大的存储功能，可存储和调用多个预存的切换模式；
◆·具有掉电记忆功能，带有断电现场保护功能；
◆·内置国际通用电源；
◆·标准工业机箱,安装方便,操作快捷；
|
视频 |
协议 |
支持HDCP1.3协议，支持HDMI1.3协议，兼容DVI1.0协议 |
|
|
增益 |
0 dB |
|
|
像素带宽 |
165MHz, 全数字 |
|
|
接口带宽 |
2.25Gbps,全数字 |
|
|
最大支持分辨 |
Normal-PC：1600x1200@60_24bit, HDPC: 1920x1200P@ 60_24bit, |
|
|
位时钟抖动 |
<0.15 Tbit |
|
|
位上升时间 |
<0.3Tbit (20%--80%) |
|
|
位下降时间 |
<0.3Tbit (20%--80%) |
|
|
最大传输延时 |
5nS(±1nS) |
|
|
切换速度 |
200 ns(最长时间) |
|
|
信号类型 |
HDMI 1.3规范中的 HDMI-A全数字 T.M.D.S.信号 |
|
|
最大传输延时 |
5nS(±1nS) |
|
|
切换速度 |
200 ns(最长时间) |
|
|
信号类型 |
HDMI 1.3规范中的 HDMI-A全数字 T.M.D.S.信号 |
|
|
|
|
|
|
接口 |
HDMI－A型，19针，母头 |
|
|
信号强度 |
T.M.D.S +/- 0.4Vpp |
|
|
最小/最大电平 |
T.M.D.S 2.9V/3.3V |
|
|
输入EDID |
EDID现场可擦写 |
|
输出 |
阻抗 |
75Ω |
|
|
最大直流偏置误差 |
15mV |
|
|
建议最大输入距离 |
小于20米，在1920x1200@60时（推荐使用认证过的HDMI专用线材，如Molex TM 的线材） |
|
|
接口 |
HDMI接口，19针，母头 |
|
|
最小/最大电平 |
T.M.D.S. 2.9V/3.3V |
|
|
阻抗 |
75Ω |
|
|
建议最大输出距离 |
小于10米，在1920x1200@60时（推荐使用认证过的HDMI专用线材，如Molex TM 的线材） |
|
RS232控制 |
控制口结构 |
RJ-45母接口 |
|
设备规格 |
电源/功率 |
100VAC ~ 240VAC, 50/60 Hz, 国际自适应电源；功率：根据机箱大小及设备路数决定 |
|
|
温度/湿度 |
储存、使用温度: -20°~ +70°C; 湿度:10%~90% |
1. 在使用本机前，必须阅读并理解所有使用指示。
2. 必须妥善保存使用说明书，以备将来之需要。
3. 必须严格遵守本机其使用说明书上的警告指示。
4. 操作时必须遵照所有使用说明。
5. 请勿使用制造商没有推荐的附设装置，不恰当地使用设置可能会发生意外故障。
6. 在把AC电源线接到电源插座之前，请检查监视器的电压源要求是否合适本地电源供应条件，如果您不能确定使用电源的类型，请与经销店或当地的电力部门联系。
7. 不要用任何物品压迫或缠绕电源线。破损的电源线会导致触电或引起火灾。
8. 请勿试图自行维修本机，由于本机内有高压装置和其他易损坏器件，会对人体或监视器本身造成各种危害，请务必让专业维修员进行维修。
9. 请勿触摸使用说明书中没有提及的控制部件。对使用说明中没有提及的控件部件进行不适当的调整会损坏本机，也会增加专业技术人员的维修工作量。
10. 本机需要更换配件时，请向维修人员确认使用制造商指定的或性能与原件相同的配件。配件使用不当会导致火灾、触电、监视器损坏等危险。
11. 若要将本机挂装在墙上或吊在天花板上时，请按照制造商推荐的方法进行安装。
12. 清洁本机前，先拔掉电源。请使用略湿的抹布清洁本机。清洁时请勿使用液体清洁剂或喷雾清洁剂。
13. 长时间不使用本机时，请拔出交流电源插头。
14. 本机的液晶面板使用敏感材料制造，不要用任何物品碰击液晶监视器。如果本机从高处掉落或受到撞击，液晶面板有可能会破裂。此时请立即停止使用本机。
15. 每次开关时间间隔不小于2秒。
主机3个月包换，一年内保修。电源适配器：一年。
自购买之日起3个月内所购机器出现任何质量问题，在机器外壳、屏无刮花，划伤现象给予免费更换新机器，来回运费由公司承担，自购买之日3个月后的机器需返厂维修，运费各自承担一程，超出保修期的机器，需收更换配件的费用，来回运费由客户承担。
三包有效期的确认：
1) 三包有效期自开具发票之日起计算，扣除因修理占用、无零配件待修延误；
2) 三包有效期的最后一天为法定休假日的，以休假日的次日为三包有效的最后一天；
3) 用户不能提供发票和三包凭证等有效证据，依照主机机身号显示的出厂日期后的第90日
为三包有效期的起始日期；
4) 维修后产品三包有效期的延续；
5) 享受“三包”服务后产品，在原始三包有效的剩余时间内或自修复之日起90天内，以时
间长者为准，享有“三包”服务；
6) 换货后，三包有效期自换货之日起重新计算，应在发票背面加盖印章，注明更换日期，
并提供新的三包凭证。
合理的收费修理：
1) 超过三包有效期的；
2) 无三包凭证及有效发票的，但能够证明在三包有效期内的除外；
3) 三包凭证上的内容与实物标识不符或者涂改的；
4) 未按产品使用说明书要求使用、维护、保养而造成损坏的；（特别注意不要发生进水摔坏
及其他人为损坏）；
5) 非雅迅达指定售后服务点拆动、维修造成损坏的；
6) 因不可抗力造成损坏的（包含雷击，火灾，地震等）；
7) 保修产品向本公司维修部门或其授权的维修点交送及取回的费用由用户与我公司分担来
回各自费用；
8) 所有被维修替换下来的零件、部件和附件等归本公司所有；
9) 本公司对于产品故障，不负除保修之外的其他赔偿责任；
10) 本公司不承担、也不授权其经销商或代理人或授权的服务网点承担任何超出保修条款规
定的权利和义务的其他权利和义务。
“三包”服务的条款
1) 售出之日起7日内，主机出现性能故障的，用户可以选择退货、换货或者修理。
2) 自售出之日起第8日至365日内，主机出现性能故障的，消费者可以选换货或者修理。
3) 在三包有效内，主机出现性能故障，经两次修理，仍不能正常使用的，凭三包证中的维
修记录，免费更换同型号同规格的主机。
4) 在三包有效期内，并自送修之日起超过60日未修好的，凭发货票和三包凭证中修理者提
供的维修记录，免费更换同型号同规格的主机。
