液晶拼接屏的常见拼接方式

液晶拼接屏的优势有哪些？作为大屏幕行业的最佳显示设备，液晶拼接屏目前被广泛地应用于娱乐、安防、交通、能源、广电等各个行业领域。液晶拼接屏可以根据不同使用需求，实现画面分割单屏显示或多屏显示的百变大屏功能，解决了传统电视幕墙的各种缺陷，为方便、全面、实时地显示各系统视频信息，特别是为远程实时指挥，调度等工程应用提供了最好的大屏幕显示系统。在应用方面，液晶拼接屏具有多项性能优势。

【液晶拼接屏】液晶拼接屏的优势有哪些 液晶拼接屏的常见拼接方式

液晶拼接屏的优势有哪些

1、寿命长，维护成本低。

液 晶是使用寿命最长的显示设备，其本身寿命非常长，即使是寿命最短的背光源部分，也高达50000个小时以上，而且即使使用了超过这样长的时间，也只会对其亮度造成影响，只需更换背光灯管，便可恢复原来亮丽的色彩。这与背投是有本质的区别的，液晶背光源寿命是背投灯泡的十倍，其优劣不言而明。

2、可视角度大。

对于早期的液晶产品而言，可视角度曾经是制约液晶的一个大问题，但随着液晶技术的不断进步，目前已经完全解决了这个问题。液晶拼接幕墙采用的DID液晶屏，其可视角达到双178度以上，已经达到了绝对视角的效果。

3、分辨率高、画面亮丽。

液晶的点距比等离子小得多，物理分辨率都可以轻易达到和超过高清标准，液晶的亮度和对比度都很高，色彩鲜艳亮丽，BSV液晶拼接技术达到纯平面显示完全无曲率，图像稳定不闪烁。

4、超薄轻巧。

液晶具有厚度薄，重量轻的特点，可以方便地拼接和安装。40寸专用液晶屏，重量只有12.5KG，厚度不到10公分，这是其它显示器件所不能比拟的。

5、功耗小，发热量低。

液晶显示设备，小功率，低发热一向为人们所称道。小尺寸液晶屏功率不大于35W，40寸以上液晶屏，其功率也只有150W左右，大约只有等离子的三分之一至四分之一。

6、灵活多变的拼接显示组合功能。

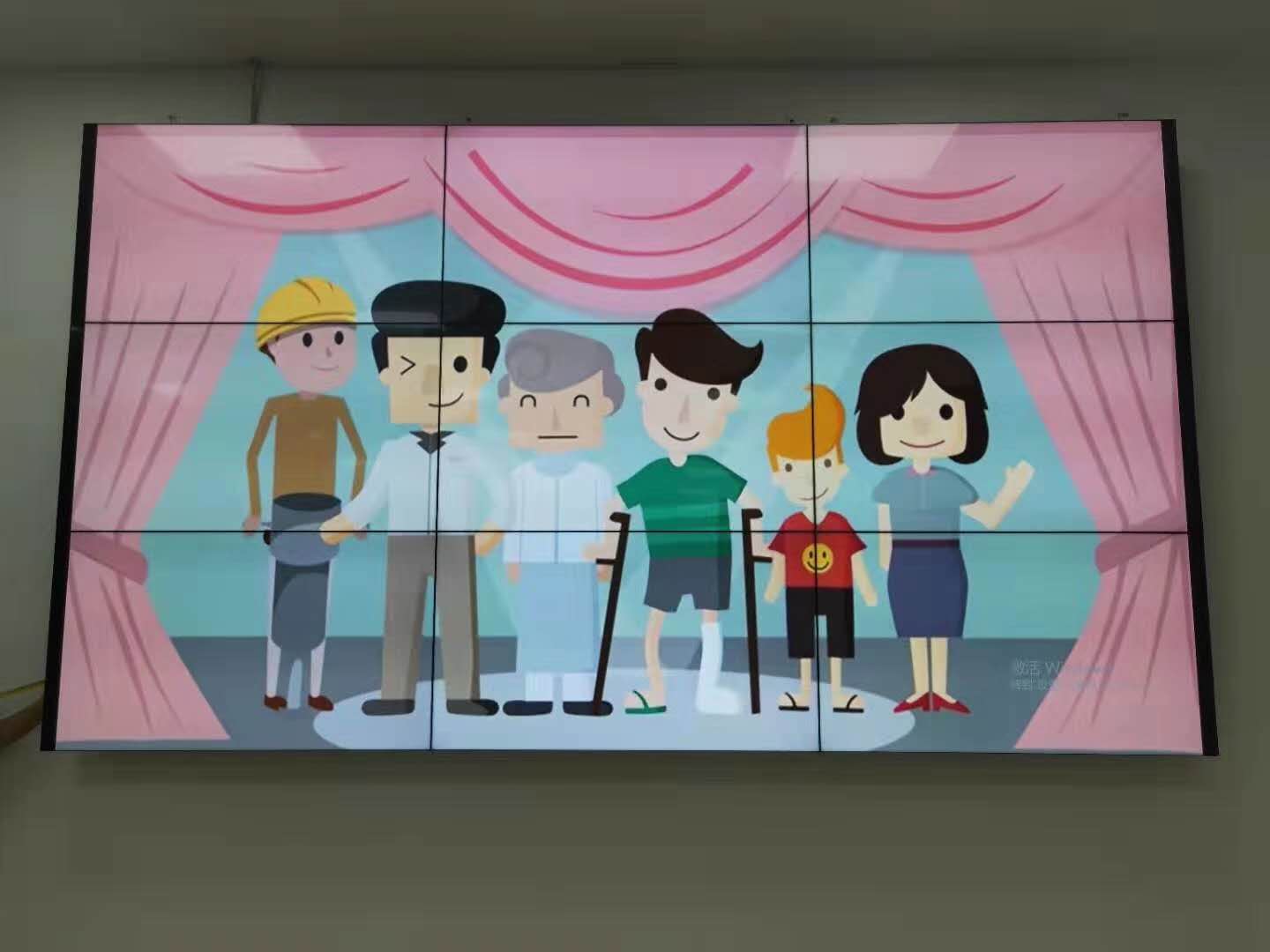

液晶拼接屏可根据不同用户的要求进行个性化设计，选择单屏显示、整屏显示、任意组合显示、图像漫游、图像叠加等功能。

7、无故障时间长，维护成本低。

液晶是目前最稳定最可靠的显示设备，由于发热量很小，器件很稳定，不会因为元器件温升过高损坏而造成故障。

液晶拼接屏不但拥有众多性能优势，在拼接方式上也十分灵活，目前市场上最为常见的有外拖拼接控制器式、嵌入式以及PCI插卡式这三种拼接方式。

液晶拼接屏的常见拼接方式

一、外拖拼接控制器式

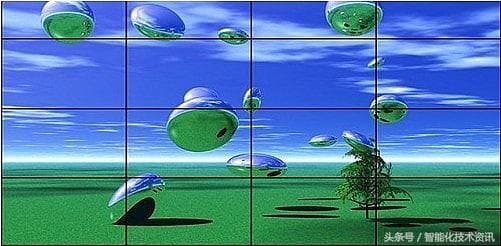

外拖拼接控制器又可以称为大屏幕显示拼接器或电视墙控制器、电视墙拼接器，其主要功能是将一个完整的图像信号划分成N块后分配给N个视频显示单元(如背投单元)，完成用多个普通视频单元组成一个大屏幕。

二、嵌入式

嵌入式拼接屏的工作原理是各个拼接单元拥有独立的视频处理模块，通过矩阵将完整的信号输送到各个单元，并各自进行视频处理，分割出自己应该显示的那一部分，并将这一部分信号放大后显示，实现大屏幕拼接显示的目的。由于是各自处理，所以拼接的单元数理论上可以是无限。

三、PCI插卡式

PCI插卡式的工作原理是通过工控机，利用一块多屏拼接卡，先将一个完整的视频图像分割成M*N个子视频信号，再将这些子视频信号分别传送给拼接幕墙上的各个对应单元，实现大屏幕拼接显示的目的。它可以支持多种视频设备的同时接入，达到液晶拼接大屏幕的功能要求。“之所以称为外拖，是因为这类拼接幕墙分为两个独立的部分，一部分是显示部分，这可以由普通的大屏幕拼接显示单元如LCD液晶拼接屏组成；另一部分是这台拼接控制器，它的功能是实现多个物理输出组合成一个分辨率迭加后的显示输出，使屏幕显示一幅图画
