随着近年来安全城市的建设，55寸液晶拼接屏作为安防行业中最好的终端显示设备，发展速度非常快。随着55寸液晶拼接屏企业的不断研发和创新，液晶拼接屏在技术和产品性能上都取得了巨大突破，并不断被推向新技术。液晶拼接屏幕的应用领域也不断扩大。目前，液晶拼接屏已经普及到金融、娱乐、安防、广播电视、交通等各个行业。虽然液晶拼接屏在我们周围随处可见，但液晶拼接作为一种精密的电子产品，对安装环境有着严格的要求。　　

液晶拼接系统的电源对交流电源的质量要求非常严格。其交流电压和频率、功率波形正弦、三相电源对称性、电源连续性、可靠性、稳定性和抗干扰性等各项指标都要求保持在允许的偏差范围内。机房的供配电应符合GB/T2778-2000《电子计算机场地通用规范》的规定。通常，供电和配电系统具有50Hz的电源频率、220伏的电压和单相三线系统。

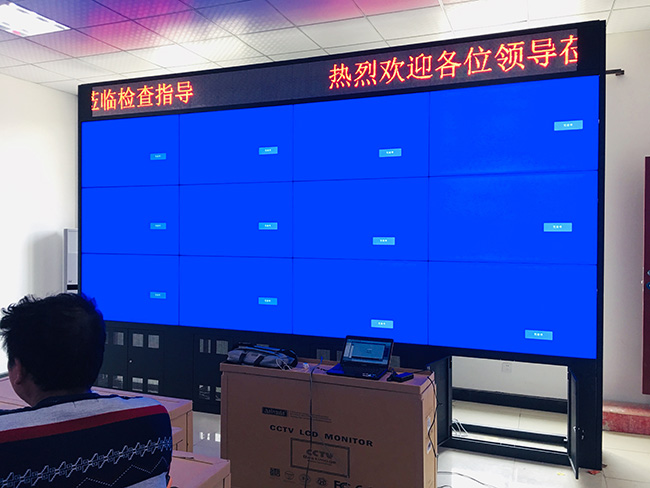

55寸液晶拼接屏

正常情况下，建议在大屏幕拼接系统的配电设备前端增加适量的交流不间断电源系统不间断电源。当无法提供不间断电源时，应为拼接系统提供22 V和50 Hz的稳定电源，其功率应为设备功率的1.5倍。

机房配电柜应采用自动空气开关，并与消防系统相连。当机房发生严重事故或火灾时，管理人员可以立即切断所有电源。供电进线应符合《建筑防雷设计规范》的要求，并采取过电压保护措施。

同时，接地系统的接地电阻不应大于2ω。应采取等电位措施，通过铜排网络将多个设备接地系统连接到同一个接地干线，并且在连接施工中应尽可能降低中性线到接地线的电位。

整个液晶拼接系统的供电负荷为(以55英寸4X5为例)6400瓦(按每个显示单元310瓦和其他外围设备200瓦计算)，考虑启动时的瞬时高压(按额定功率的1.5倍计算)。液晶拼接系统的电源负载约为10KW。如果采用不间断电源，建议使用10KVA以上。

此外，机架根据设备的功耗设置相应的10A电源插座，每个插座最多只能供电或使用四个液晶拼接的集电器。
