液晶拼接墙安装细节

查看次数：次发布时期：2020-06-16 【返回】

分享到：

随着社会安防需求的日益增大，各工程项目对于监控设备的需求也是越来越大，而液晶拼接墙功耗小无辐射无闪烁较之前CRT的监控更环保健康，稳定性更好。因此被广大的工程商们应用。

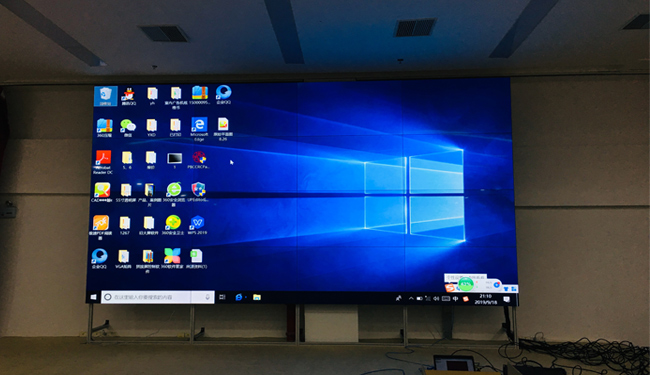

液晶拼接墙

针对液晶拼接墙项目安装及实施过程中，应该注意的一些细节，下面由有着10多年液晶拼接实施经验的雅迅达工程师为您介绍：

液晶拼接墙的基本构成

机柜液晶拼接单元图像控制处理器控制软件各种线材。

用户自配：视频/VGA 矩阵（分配器）控制电脑（配置任意，主板带RS-232通讯接口）

液晶拼接墙的系统环境设计和要求

为保证项目实施的顺利进行，保护系统设备的正常工作,设备的安装现场须满足以下环境条件：

1、安装要求

1）安装地面要求平整结实，承重力强，不变形。

2）基座一般直接与抗静电地板接触，以保证地面长期承重受力不变形。

2、操作控制台（室）装修及设备位置要求

1）操作控制电脑的位置应在拼接屏幕的正对面，要求操作员可以方便直观的看到拼接屏的操作。如果有专门隔断的操作控制室，则操作控制室与大屏显示室之应有透明玻璃，方便操作员的观看。

2）控制电脑应尽可能位于拼接屏的正对面方向，并与拼接屏有合适的距离，以便于调试色彩调整等操作。

3）图像控制器的摆放应位于屏幕墙旁边或后面的通道（机柜内），应尽量靠近投影箱体的接口，减少VGA走线距离。

3、光线要求

1）灯光照明建议采用内藏筒灯，灯光不宜直接对准屏幕方向，距离屏幕保持3米以外，以免影响投射效果。

2）如果控制室的窗户较大，应避免日照光线直射，用窗帘遮光，窗帘应采用深色。

4、走线及线槽要求

1）弱电线缆（VGA线视频网络串口鼠标键盘延长线等）应与强电线缆隔开走线，避免信号干扰。如果是用走线槽，则不能共用一个走线槽，应分不同的走线槽分开走线。

2）如果是地板砖复合木地板等固定的地面，要求从信号源（计算机VGA信号视频信号）和控制电脑到图形控制器（或投影机接口）之间要有走线槽，走线距离越短为宜。

3）如果是抗静电地板，则走线出口处应开孔，留线缆出口。

5、供电电源

考虑到系统可能会遇到特殊情况会发生断点再通电的电流冲击，液晶拼接单元本身具备电源保护设计，保证了设备的正常安全的运行。

1）系统的电源为AC 220V ±5%；用有保护接地线的三眼插座；插座数与拼接屏数有关。

2）拼接系统和图像控制器及控制PC等要求同相供电。

3）电源电压要稳定，可靠，特别防止断电后立即加电，因此，原则上要求拼接系统的电源必须经过相应功率UPS供电。

4）系统设备要有良好的接地，接地电阻<2Ω，保证遇到雷击等特殊状况时设备不损坏。

6、系统环境

1）拼接系统的背面是维修通道，维修通道宽度一般不小于060米

2）大屏房间要求有较好的温度和湿度控制。工作环境温度为23℃±5℃，相对湿度20%-80%。拼接背后要有空调。

3）拼接屏幕前后空调温度和湿度应调到同一刻度，以确保拼接墙散热和拼接屏幕的平整度。

4）拼接屏房间要求保持干净，防尘。

5）消防喷头尽可能远离拼接墙，并且要用喷雾灭火剂。
