液晶拼接屏信号干扰的原因以及解决措施

查看次数：次发布时期：2019-07-23 【返回】

分享到：

现在我们日常工作的生活中就经常可以看到液晶拼接屏的足迹。但是往往出现了小问题就会发现只能找厂家协助处理，为了避免现在我们就液晶拼接屏比较常见的信号干扰作一下系统分析和排查：

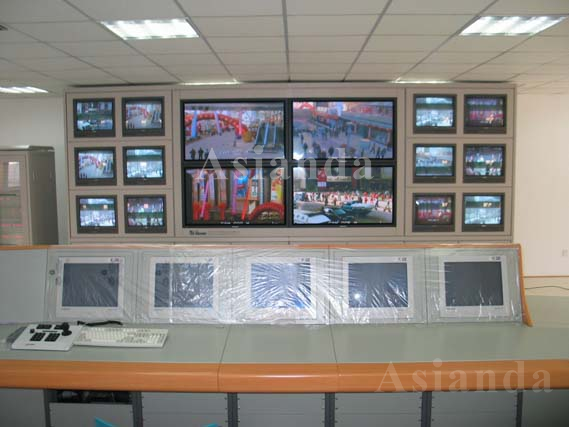

液晶拼接屏案例

（一）液晶拼接屏系统附近有很强的干扰源。这可以通过调查和了解而加以判断。如果属于这种原因，解决的办法是加强摄像机的屏蔽，以及对视频电缆线的管道进行接地处理等。

（二）视频传输线的质量不好，特别是屏蔽性能差(屏蔽网不是质量很好的铜线网，或屏蔽网过稀而起不到屏蔽作用)。与此同时，这类视频线的线电阻过大，因而造成信号产生较大衰减也是加重故障的原因。此外，这类视频线的特性阻抗不是75ω以及参数超出规定也是液晶拼接屏产生故障的原因之一。

（三）由于视频电缆线的芯线与屏蔽网短路、断路造成的故障。这种故障的表现形式是在监视器上产生较深较乱的大面积网纹干扰，以至图像全部被破坏，形不成图像和同步信号。这种情况多出现在BNC接头或其它类型的视频接头上。即这种故障现象出现时，液晶拼接屏往往不会是整个系统的各路信号均出问题，而仅仅出现在那些接头不好的路数上。只要认真逐个检查这些接头，就可以解决。

（四）由于供电系统的电源而引起的。在正常的电源上迭加有干扰信号。而这种电源上的干扰信号，多来自本电网中使用可控硅的设备。特别是大电流、高电压的可控硅设备，对电网的污染非常严重，这就导致了同一电网中的电源不Ð洁净Ñ。比如本电网中有大功率可控硅调频调速装置、可控硅整流装置、可控硅交直流变换装置等等，都会对电源产生污染。这种情况的解决方法比较简单，只要对液晶拼接屏整个系统采用净化电源或在线UPS供电就基本上可以得到解决。

（五）由传输线引入的空间辐射干扰。这种干扰现象的产生，多数是因为在传输系统、系统前端或中心控制室附近有较强的、频率较高的空间辐射源。这种情况的解决办法一个是在系统建立时，应对周边环境有所了解，尽量设法避开或远离辐射源—另一个办法是当无法避开辐射源时对前端及中心设备加强屏蔽，对传输线的管路采用钢管并良好接地。

（六）由于传输线的特性阻抗不匹配引起的故障现象。这种现象的表现形式是在监视器的画面上产生若干条间距相等的竖条干扰，干扰信号的频率基本上是行频的整数倍。也可以说，产生这种干扰现象是由液晶拼接屏系统视频电缆的特性阻抗和分布参数都不符合要求综合引起的。解决的方法一般靠Ð始端串接电阻Ñ或Ð终端并接电阻Ñ的方法去解决。
