液晶拼接墙无画面显示的原因以及解决方案

查看次数：次发布时期：2019-07-16 【返回】

分享到：

液晶拼接屏是目前最受用用户青睐的显示大屏之一，由拼接屏组成的液晶拼接墙会在实际操作中遇到图像显示不清晰的情况，而液晶拼接墙大屏幕图像不清楚现象主要包括：亮度低、边缘聚焦不好、重影(图像拖尾)、有干扰条纹堆叠感(信号源分辨率过高)或图像有锯齿(丢帧)、液晶拼接墙无画面显示（没有信号画面显示）等现象。那么出现以上现象时，维修人员又应该如何调试液晶拼接墙呢？

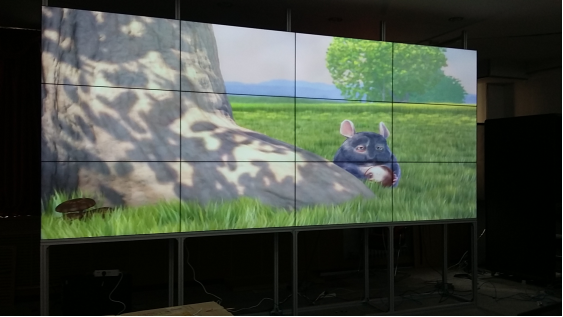

雅迅达液晶拼接墙案例

拼接墙显示蓝底情况：

首先需要明白拼接屏显示蓝底是因为啥原因？不论整个拼接墙，还是单张拼接屏单元显示蓝底，都表示无信号。所以，当出现单张屏显示蓝底，可能是软件设置、信号处理器到屏的信号线接口松动或线材有问题，检查接口有无松动，或换材线测试。当整个拼接墙都是蓝底或多张屏显示蓝底，出问题的很有可能是信号处理器、信号输出设备的问题，在其次可能是信号线及接口接触不良等原因。出现这种情况，需排查软件设置、信号处理器、信号输出设备、信号接口、信号线，直到找到问题所在环节。

拼接墙黑屏情况：

液晶拼接屏黑屏可能由以下几个问题引起，拼接软件参数设置错误、拼接屏的驱动板坏了、液晶屏损坏、电源板损坏。我们根据这4点来检查，拼接屏黑屏可能是未通电，或是通过软件或遥控关闭拼接屏，来排除是否是硬件损坏。

调试液晶拼接墙图像显示不清晰的情况：

首先进行排除：可以对液晶拼接墙进行分段检查，找到问题之所在，可以先查液晶拼接墙信号源的分辨率与显示终端的分辨率是否一致，如果是视频信号还要看其制式是否能够与显示终端相适应，如果达不到显示终端的要求，则可以通过调换设备或增加转换设备来改变信号的性质。

其次，看分配器与矩阵切换器的带宽与其对信号源的阻抗，是否能够在标准距离的范围内使得图像的损失最低。最后看显示设备的聚焦与汇聚是否正常，以及信号处理电路是否良好

此外，液晶拼接墙图像如果重影，需要查看传输线缆是否过长与过细，解决办法是换线，或增加信号放大器等设备。聚焦不好可以调整显示终端等等。
